Для кого: администратор панели. Требуемые права: управление Connection Units и нодами.
Вкладки Connection Unit
| Вкладка | Что находится внутри |
|---|---|
| Обзор | Краткое состояние схемы и количество блоков. |
| Холст | Визуальный редактор пути трафика. |
| Компоненты | Список всех блоков и их настроек для просмотра. |
| Настройки | Имя, отображаемое имя, режим и группа подписки. |
| Линтер | Проверка собранной конфигурации перед применением. |
| Здоровье | Состояние блоков, пробы и диагностические данные. |
| Версии | Черновик, применённые версии и откат. |

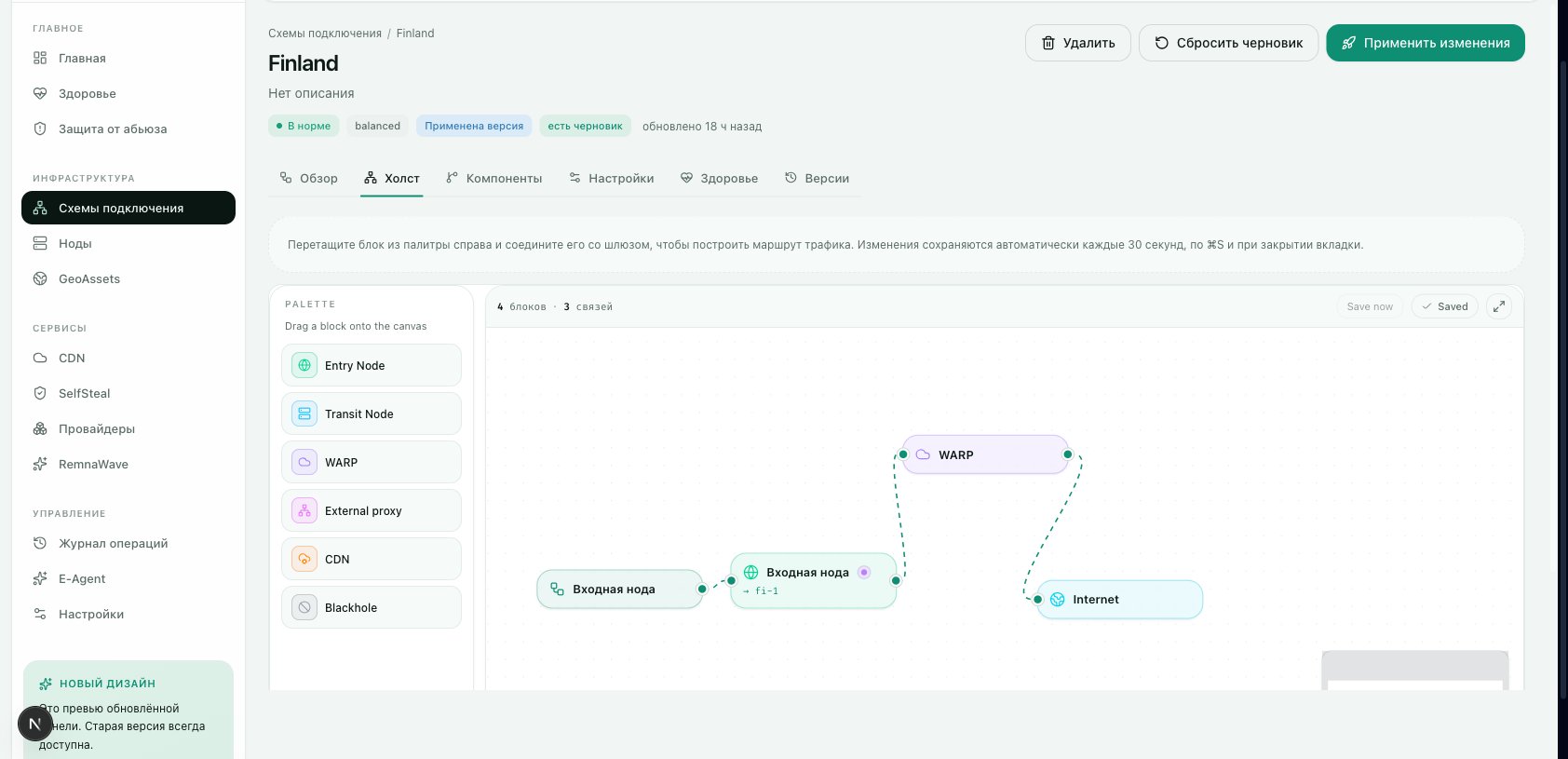

Блоки на холсте
| Блок | Что делает |
|---|---|
| Gateway | Начало схемы. Создаётся автоматически. |
| Входная нода | Принимает подключение клиента. |
| Транзитная нода | Управляемый сервер-мост для построения каскада. |
| Внешняя транзитная нода | Внешний сервер-мост, заданный VLESS-ключом. |
| WARP | Передаёт исходящий трафик через Cloudflare WARP. |
| Внешний прокси | Передаёт трафик через указанный прокси-сервер. |
| CDN | Ставится между Gateway и входной нодой. |
| Internet | Прямой выход в интернет. Создаётся автоматически. |
| Blackhole | Завершает маршрут и отбрасывает трафик. |
Как соединять блоки
- Gateway ведёт прямо на входную ноду или на CDN перед ней.
- Gateway нельзя соединить с Internet напрямую.
- CDN ведёт на одну входную ноду.
- Входная и транзитная ноды могут вести на следующую транзитную ноду или на выход.
- WARP, внешний прокси и внешняя транзитная нода завершают свой участок выходом в Internet.
- У входной или транзитной ноды может быть только один выход по умолчанию. Дополнительные ветки должны иметь условия на связях.
Настройка входной и транзитной ноды
Откройте блок двойным кликом. Конструктор конфига содержит:- Привязку к нодам — физические серверы, на которых будет работать конфиг;
- Шаблон подключения — готовая основа протокола и транспорта;
- Транспорт — TCP, WebSocket, gRPC и связанные параметры;
- Безопасность — TLS, REALITY и параметры SNI;
- Sniffing — распознавание протокола внутри соединения;
- Маршрутизацию — параметры обработки трафика, если они доступны для выбранной роли;
- Fallbacks — запасные обработчики;
- Advanced — дополнительные параметры;
- JSON Preview — итоговый конфиг;
- Validation — найденные ошибки и предупреждения.
Маскировка и SelfSteal
Пресет маскировки не является самостоятельным блоком Connection Unit. Он появляется в параметрах входной или транзитной ноды только тогда, когда выбранный шаблон и конфигурация ноды поддерживают маскировку. Для работы SelfSteal на ноде должны быть подготовлены домен, DNS и TLS. Эти параметры проверяются в панели управления нодой; подробнее — Домены и TLS.Сборка первой схемы
Настройте конфиг
Откройте блок, выберите физическую ноду, шаблон подключения, транспорт и безопасность.
Добавьте выход
Соедините входную ноду с Internet или добавьте транзитную ноду, WARP либо внешний прокси.
Как читать аварии на холсте
Цвет линии показывает, какой участок маршрута затронут проблемой. Панель подсвечивает не всю схему подряд, а зависимую часть пути.
- Если недоступен WARP, аварийным становится участок
входная нода → WARP → Internet. Gateway и сама входная нода могут оставаться доступными. - Если недоступна входная нода, весь путь через неё от Gateway до Internet считается недоступным.
- Другие независимые ветки того же Connection Unit продолжают показывать собственное состояние.
Проверка
Готовая схема имеет непрерывный путь от Gateway через настроенную входную ноду до одного из выходов. В Validation нет ошибок, а компиляция завершается успешно.
Откат
- До применения нажмите Сбросить черновик.
- После применения выберите предыдущую рабочую версию на вкладке Версии и запустите откат.
Проверено для версии Axottle текущей ветки. Дата проверки: 2026-07-11.
